低焊接裂纹敏感性钢板

品种	主要牌号	执行标准	主要用途

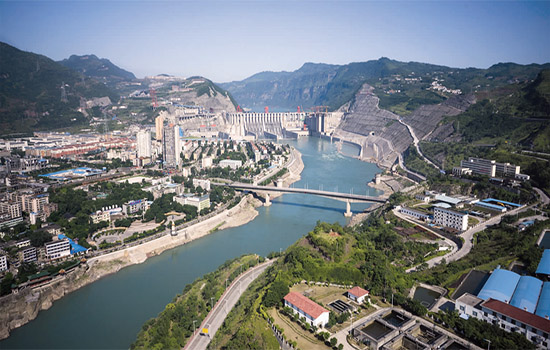

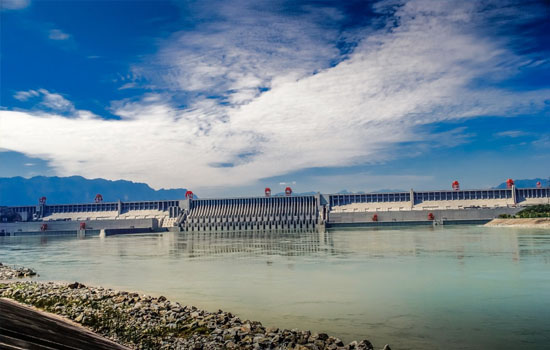

低焊接裂纹敏感性高强度钢板	Q460CF(C, D, E)，Q500CF(C, D, E)，Q550CF(C, D, E)，Q620CF(C,D, E)，Q690CF (C, D, E), Q800CF(C, D, E) WDB620 (C, D, E), WDB690(C,D, E)，WH70(B, C,D, E)，WH80，WSD690D, WSD690E，SX610，SX800	YB/T4137 专用技术条件	多用于水电站压力钢管及其配套设备使用。

　低焊接裂纹敏感性高强度钢板

　前言

　　低焊接裂纹敏感性高强度钢板在不预热或低预热的情况下焊接不出现裂纹，国际上称为CF钢。这类钢的主要特点是具有低的Pcm值、低碳当量、优异的焊接性，同时具有低C含量、高纯净度，高强度、高韧性等特点。

　　本标准由中国钢铁工业协会提出。

　　本标准由全国钢标准化技术委员会归口。

　　本标准起草单位：舞阳钢铁有限责任公司、鞍山钢铁集团公司、冶金工业信息标准研究院。

　　本标准主要起草人：常跃峰、赵文忠、唐一凡、张华红、王晓虎。

　 1 范围

　　本标准规定了低焊接裂纹敏感性高强度钢板的尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。

　　本标准适用于制作水电站压力钢管、工程机械、铁路车辆、桥梁、高层及大跨度建筑等对焊接性要求高的厚度6mm~100mm的高强度钢板。

　　钢带亦可参照执行本标准。

　　2规范性引用文件

　　下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

　　GB/T 222钢的化学分析用试样取样法及成品化学成分允许偏差

　　GB/T 223.3钢铁及合金化学分析方法二安替吡啉甲烷磷钼酸重量法测定磷量

　　GB/T 223.9钢铁及合金化学分析方法铬天青S光度法测定铝含量

　　GB/T 223.10钢铁及合金化学分析方法铜铁试剂分离-铬天青S光度法测定铝含量

　　GB/T 223.11钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬量

　　GB/T 223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量

　　GB/T 223.16钢铁及合金化学分析方法变色酸光度法测定饮量

　　GB/T 223.18钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量

　　GB/T 223.23钢铁及合金化学分析方法丁二酮肟分光光度法测定镍量

　　GB/T 223.24钢铁及合金化学分析方法萃取分离二丁二酮肟分光光度法测定镍量

　　GB/T 223.26钢铁及合金化学分析方法硫氰酸盐直接光度法测定钼量

　　GB/T 223.27钢铁及合金化学分析方法硫氰酸盐-乙酸丁酯萃取分光光度法测定钼量

　　GB/T 223.39钢铁及合金化学分析方法氯磺酚S光度法测定铌量

　　GB/T 223.54钢铁及合金化学分析方法火焰原子吸收分光光度法测定镍量(GB/T 223.54-2004,ISO 4940:1985,eqv)

　　GB/T 223.58钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量

　　GB/T 223.59钢铁及合金化学分析方法锑磷钼蓝光度法测定磷量

　　GB/T 223.60钢铁及合金化学分析方法高氯酸脱水重量法测定硅量

　　GB/T 223.61钢铁及合金化学分析方法磷钼酸铵容量法测定磷量

　　GB/T 223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量

　　GB/T 223.63钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量

　　GB/T 223.64钢铁及合金化学分析方法火焰原子吸收光谱法测定锰量

　　GB/T 223.67钢铁及合金化学分析方法还原蒸馏-次甲基蓝光度法测定硫含量

　　GB/T 223.68钢铁及合金化学分析方法管式炉内燃烧磺酸钾滴定法测定硫含量

　　GB/T 223.69钢佚及合金化学分析方法管式炉内燃烧后气体容量法测定碳含量

　　GB/T 223.71钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量

　　GB/T 223.72钢铁及合金化学分析方法氧化铝色层分离-硫酸钡重量法测定硫量

　　YB/T 4137-2005

　　GB/T 223.74钢铁及合金化学分析方法非化合碳含量的测定

　　GB/T 223.75钢佚及合金化学分析方法甲醇蒸馏-姜黄素光度法测定硼量

　　GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量(GB/T 223.76-2004,ISO 9647:1989,eqv)

　　GB/T 228金属材料室温拉伸试验方法 (GB/T 228-2002,ISO6892;1998,eqv)

　　GB/T 229金属夏比缺口冲击试验方法

　　GB/T232金属材料弯曲试验方法(GB/T232—1999,ISO7438:1985,eqv)

　　GB/T 247钢板和钢带验收、包装、标志及质量证明书的一般规定

　　GB/T 709热轧钢板和钢带的尺寸、外形、重量及允许偏差

　　GB/T 2970厚钢板超声波检验方法

　　GB/T 2975钢及钢产品力学性能试验取样位置及试样制备(GB/T 2975—1998,ISO377:1997,eqv)GB/T 4336碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法)

　　GB/T5313厚度方向性能钢板(GB/T5313-1985,ISO7778:1983,eqv)

　　GB/T 17505钢及钢产品交货一般技术要求(GB/T 17505—1998,ISO404:1992,eqv)

　 3 订货内容

　　订货合同中应包括如下信息：

　　a)产品名称;

　　b)产品标准号;

　　c)牌号;

　　d)交货状态;

　　e)产品规格;

　　f)尺寸、外形精度;

　　g)重量;

　　h)包装方式;

　　i)其他特殊要求。

　 4 牌号表示方法

　　钢的牌号由代表屈服点的汉语拼音字母(Q)、屈服强度数值、国际上代表低焊接裂纹敏感性的英文字母CF(crack free的缩写)及质量等级符号(C、D、E)组成。如Q500CFC。

　 5 尺寸、外形、重量及允许偏差

　　5.1钢板的尺寸、外形、重量及允许偏差应符合GB/T 709的规定。

　　5.2经供需双方协议，可供应其它尺寸、外形及允许偏差的钢板。

　 6 技术要求

　 6.1 牌号及化学成分

　　6.1.1钢的牌号及化学成分(熔炼分析)应符合表1的规定，为保证钢板的性能，可添加V、Nb、Ti、Cr、Cu,Ni,Mo、B等合金元素，具体含量在质量证明书中注明。

　　6.1.2成品钢板化学成分的允许偏差应符合GB/T 222的相应规定，供方如能保证，可不进行分析。

　 6.2 冶炼方法

　　钢由转炉或电炉冶炼。

表1

牌号	质量等级	化学成分(质量分数),%
		C	Si	Mn	P	S	Pb
		不大于
Q460CF、Q500CF	C	0.09	0.50	1.80	0.025	0.015	0.20
	D				0.020	0.010
	E				0.020	0.010
Q550CF、Q620CF、Q690CF	C				0.025	0.015	0.25
	D				0.020	0.010
	E				0.020	0.010
Q800CF	C				0.025	0.015	0.28
	D				0.020	0.010
	E				0.020	0.010
当采用淬火十回火状态交货时，C含量上限可为0.12%。 Pcm为焊接裂纹敏感性指数，Pcm(%)=C+Si/30+Mn/20+Cu/20+Cr/20+N/60+Mo/15+V/10+5B。

　 6.3 交货状态

　　钢板的交货状态为温度-形变控轧控冷(TMCP)、温度-形变控轧控冷(TMCP)+回火或淬火+回火，具体由供需双方商定并在合同中注明。

　 6.4 力学及工艺性能

　　6.4.1钢板的拉伸、冲击、弯曲性能应符合表2的规定。

　　表2

牌号	质量等级	RmN/mm³		Rm,N/mm²	A,%	弯曲，180° d=弯心直径 a=试样厚度	冲击功Akv J 纵向
		厚度，mm
		≤50	>50~100
Q460CF	C	≥460	≥440	550~710	≥17	d=3a	0℃	≥47
	D						-20℃	≥47
	E						-40℃	≥47
Q500CF	C	≥500	≥480	610~770	≥17	d=3a	O℃	≥47
	D						-20℃	≥47
	E						-40℃	≥47
Q550CF	C	≥550	≥530	670~830	≥16	d=3a	0℃	≥47
	D						-20℃	≥47
	E						-40℃	≥47
Q620CF	C	≥620	≥600	710~880	≥15	d=3a	0℃	≥47
	D						-20℃	≥47
	E						-40℃	≥47
Q690CF	C	≥690	≥670	770~940	≥14	d=3a	0℃	≥47
	D						-20℃	≥47
	E						-40℃	≥47
Q800CF	C	≥800	协议	880~1050	≥12	d=3a	O℃	≥47
	D						-20℃	≥47
	E						-40℃	≥47
注：屈服现象不明显时，可以测量非比例伸长应力Rpo代替Reh。

　　6.4.2夏比(V型缺口)冲击功按三个试样的算术平均值计算，允许其中一个试样值比表2规定值低，但不得低于规定值的70%。

　　当夏比(V型缺口)冲击试验结果不符合上述规定时，应从同一张制板或(同一样坯)上再取3个试样进行试验，前后两组6个试样的算术平均值不得低于规定值，允许有2个试样值低于规定值，但其中低于规定值70%的试样只允许有1个。

　　6.4.3厚度小于12mm的钢板应采用小尺寸试样进行夏比(V型缺口)冲击试验。钢板厚度>8mm~12mm时，试样尺寸为7.5mm×10mm×55mm;钢板厚度6mm~8mm时，试验尺寸为5mm×10mm×55mm。其试验结果应分别不小于表4规定值的75%或50%。

　　6.4.4按表2要求进行弯曲试验时，试样基体不得出现裂纹。

　　6.4.5根据需方要求，钢板可按GB/T5313保证厚度方向性能，要求的厚度方向性能级别(Z15、Z25或Z35)应在合同中注明。

　 6.5 超声波探伤

　　根据需方要求，钢板可进行超声波检验，检验方法按GB/T 2970的规定，其验收级别应在合同中

　　注明。

　　6.6表面质量

　　6.6.1钢板表面不得有气泡、结疤、裂纹、折叠、夹杂和压人的氧化铁皮。钢板不得有分层。

　　6.6.2钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈、由压人氧化铁皮脱落所引起的不显著的表面粗糙、划伤、压痕及其它局部缺陷，但其深度不得大于厚度公差之半，并应保证钢板的最小厚度。

　　6.6.3钢板表面缺陷允许修磨清理，但应保证钢板的最小厚度，清理处应平滑无校角。

　　6.7其它特殊技术要求

　　经双方协议，需方可对钢板提出其它特殊技术要求。

7 试验方法

　　钢板的检验项目、取样数量、取样方法及试验方法应符合表3的规定。

　　表3

项目	取样数量，个	取样方法	试验方法
化学成分	1(每炉号)	GB/T 222	GB/T 223
拉伸	1	GB/T 2975	GB/T 228
冲击	3	GB/T 2975	GB/T 229
弯曲	1	GB/T 2975	GB/T 232
厚度方向性能	3	GB/T 5313	GB/T5313
超声波检脸	逐张		GB/T 2970
