| 品 种 | 主 要 牌 号 | 执 行 标 准 | 主 要 用 途 |
| 锅炉及压力容器板 |
Q245R、Q345R、Q370R、Q420R、16MnDR、18MnMoNbR、13MnNiMoR、15CrMoR、14Cr1MoR、12Cr2Mo1R、12Cr1MoVR、12Cr2Mo1VR、07MnMoVR、07MnNiVDR、07MnNiMoDR、12MnNiVR、09MnNiDR、15MnNiDR、15MnNiNbDR、08Ni3DR、06Ni9DR、SB410、16Mo3、13CrMo4-5、3.5Ni、9Ni、SA203GrA、SA203GrB、SA203GrC、SA203GrD、SA203GrE、SA285GrA、SA387Gr2、SA387Gr5、SA387Gr11（CL1、CL2）、SA387Gr12（CL1、CL2）、SA387Gr22（CL1、CL2）、SA387Gr91（CL1、CL2）、SA387Gr9、SA516Gr60、SA516Gr70、SA537CL1、SA537CL2、P265GH、P275NH、P275NL、P355N、P355NH、P355GH、P355NL1、P355NL2、P460NH、P460NL1、P460NL2、P690QL1、13MnNiMo5-4、BHW35、DIWA353、DIWA373、20MnMoNi55
|
GB/T 713
GB/T 3531
GB150
GB6645
JIS G3103
JIS G3115
JIS G3118
JIS G3119
JIS G3124
DIN17155
BS1501
专用条件
|

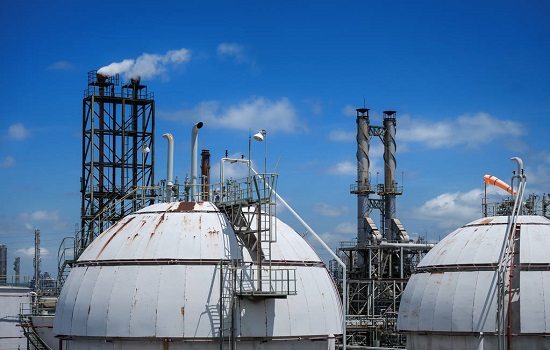

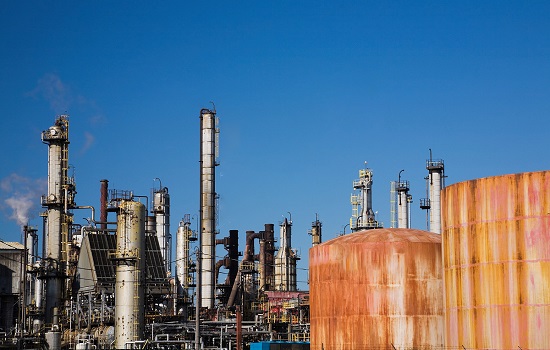

广泛应用于石油、化工、电站、锅炉等行业，用于制作反应器、换热器、分离器、球罐、油气罐、液化气罐、核能反应堆压力壳、锅炉汽包、液化石油汽瓶、水电站高压水管、水轮机蜗壳等设备及构件。 |
|
临氢CrMo钢：临氢14Cr1MoR、14Cr1MoR(H)、临氢15CrMoR、15CrMoR(H)、临氢12Cr2Mo1R、12Cr2Mo1R(H)、临氢12Cr2Mo1VR、12Cr2Mo1VR(H)、SA387Gr11CL2(H)、SA387Gr12CL2(H)、SA387Gr22CL2(H)等 |
|||
|
抗氢钢：Q245R(HIC)、Q245R(R-HIC)、Q345R(HIC)、Q345R(R-HIC)、SA516Gr70(HIC)、SA516Gr70(R-HIC)等 |
锅炉压力容器板执行最新标准是什么：
现根据中华人民共和国国家标准，压力容器钢板执行最新标准：GB/T713-2014;
本标准中6.4.3、6.4.4、6.8、8.3、8.4为推荐性的，其余为强制性的。本标准按照GB/T 1.1-2009给出的规则起草。
本部分代替GB 713-2008《锅炉和压力容器用钢板》。本标准与GB713-2008相比，主要变化如下:
------扩大钢板厚度范围;
------纳入Q420R、07Cr2AIMoR、12Cr2Mo1VR
-------降低务牌号的S、P含量上限;
------提高各牌号的夏比V型冲击功指标;
------规定钢锭、电渣重熔坯压缩比;
------规定大单重钢板组批原则。
本部分使用重新起草法参考ISO 9328-2:2011《压力容器用钢板和钢带供货技术条件第2部分:规定室温和高温性能的非合金钢和低合金钢》编制，与ISO9328-2:2011的一致性程度为非等效。
GB/T713-2014标准由中国钢铁工业协会提出。
GB/T713-2014标准由全国钢标准化技术委员会(SAC/TC183)归口。
GB/T713-2014标准主要起草单位:武汉钢铁(集团)公司、冶金工业信息标准研究院、江苏沙钢集团有限公司、中国通用机械工程总公司、济钢集团有限公司、湖南华菱湘潭钢铁有限公司、南阳汉冶特钢有限公司、福建省三钢(集团)有限责任公司、新余钢铁集团有限公司、重庆钢铁股份有限公司、合肥通用机械研究院、中国特利设备检测研究院。
GB/T713-2014标准主要起草人:李书瑞、丁庆丰、工晓虎、秦晓钟、任翠英、黄正玉、孙根领、刘建兵、许少普、罗志文、杨帆、杜大松、章小浒、张政权、李小莉、邵正伟、刘志芳、李晓波、廖琳琳、杨云清。
本标准所代替标准的历次版本发布情况为:
------GB 713-1963、GB 713-1972、GB 713-1986、GB 713-1997、GB 713-2008；
------GB 6654-1996。

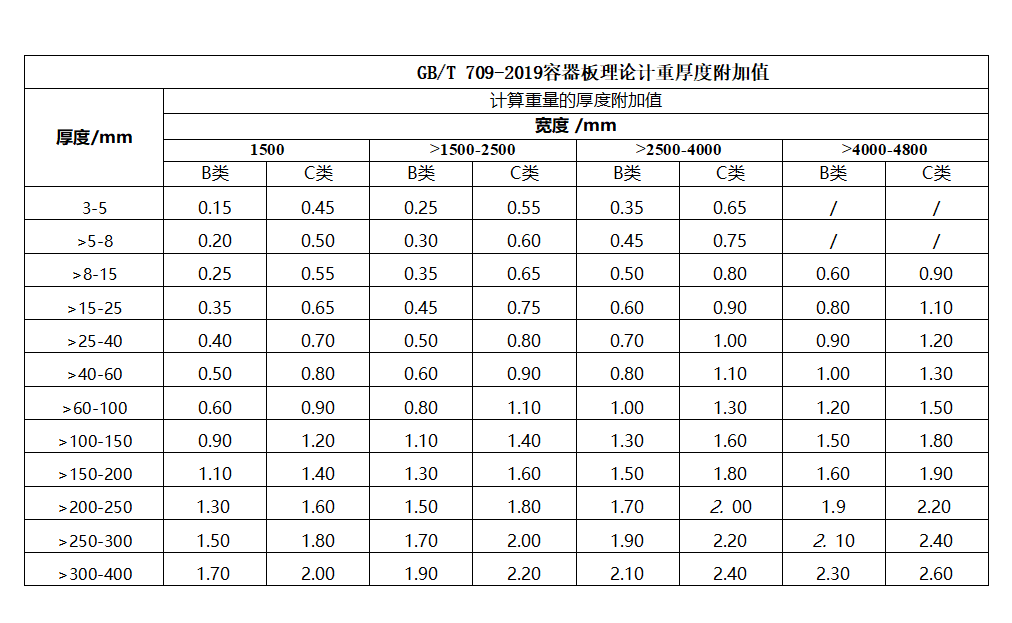

锅炉压力容器板厚度附加值表：
锅炉压力容器板的应用范围：
本标准规定了锅炉和压力容器用钢板的订货内容、牌号表示方法、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于锅炉和中常温压力容器板的受压元件用厚度为3mm~250mm的钢板。容器板从温度上又分类：常温容器板，低温容器板、超低温容器板。
锅炉压力容器板规范性引用文件：
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 222 钢的成品化学成分允许偏差
GB/T223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量
GB/T223.9 钢铁及合金铝含量的测定 铬天青S分光光度法
GB/T223.11 钢铁及合金铬含量的测定 可视滴定或电位滴定法(GB/T22311-2008ISO 4937:1986，MOD)
GB/T 223.14 钢铁及合金化学分析方法 钽试剂萃取光度法测定钒量
GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量
GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量
GB/T 223.23 钢铁及合金镍含量的测定 丁二酮分光光度法
GB/T 223.26 钢铁及合金含量的测定 硫氰酸盐分光光度法
GB/T 223.40 钢铁及合金铌含量的测定 氯磺酚S分光光度法
GB/T 223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量
GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠(钾)光度法测定锰量
GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量
GB/T223.69 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法
GB/T 223.75 钢铁及合金硼含量的测定 甲醇蒸馏姜黄素光度法
GB/T 223.76 钢铁及合金化学分析方法 火焰原子吸收光谱法测定钒量(GB/T 223.76-1994，ISO9647:1989.MOD)
GB/T 223.77 钢铁及合金化学分析方法 火焰原子吸收光谱法测定钙量
GB/T228.1 金属材料 拉伸试验第1部分:室温试验方法(GB/T228.1-2010，ISO 6892-1:2009 MOD)
GB/T 229 金属材料 夏比摆锤冲击试验方法(GB/T229-200148-1:20
GB/T 232 金属材料 弯曲试验方法(GB/T232-2010，ISO7438:2005.MOD
GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定
GB/T 709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB/T709-2006,IS 7452:2002 ISO 16160:2000,NEQ)
GB/T2970 厚钢板超声波检验方法
GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备(GB/T2975-1998qvI377:1997
GB/T 4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法(常规法)
GB/T 4338 金属材料高温拉仲试验方法(GB/T 4338-2006,ISO 783:1999,MOD)
GB/T 5313 厚度方向性能钢板
GB/T 6803 铁素体钢的无塑性转变温度落锤试验方法
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 8650-2006 管线钢和压力容器钢抗氢致开裂评定方法
GB/T17505 钢及钢产品交货一般技术要求(GB/T17505-1998，eqvISO404:1992)
GB/T 20066 钢和铁化学成分测定 用试样的取样和制样方法(GB/T 20066-2006ISO14284:1996 IDT)
GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)(GB/T 20123-2006 ISO 15350:2000,IDT)
GB/T 20125 低合金钢多元素的测定 电感耦合等离子体发射光谱法GB/T28297厚钢板超声自动检测方法
JB/T 4730.3 承压设备无损检测 第3部分:超声检测
锅炉及压力容器钢板订货条件：
按本标准订货的合同或订单应包括下列内容:
(a) 标准编号;
(b) 产品名称:
(c) 牌号;
(d) 尺寸:
(e) 交货状念:
(f) 重量:
(g) 附加技术要求(如降低磷、硫含量，提高冲击吸收能量指标，超声检测等)。
锅炉及压力容器板牌号表示方法:
碳素钢和低合金高强度钢的牌号用屈服强度值和“屈”字，压力容器“容”字的汉语拼音首位字母表示。例如:Q345R
钼钢、饹-钼钢的牌号，用平均含碳量和合金元素字母，压力容器“容”字的汉语拼音首位字母表示。例如:15CrMoR。
锅炉及压力容器板尺寸、外形、重量及允许偏差：
(a) 钢板的尺寸、外形及允许偏关应符合GB/T 709-2008的规定。
(b) 钢板的厚度允许偏差应符合GB/T 709-2008的B类偏差。根据需方要求,可供应符合GB/T 709-2008的C类偏差的钢板。
(c) 根据需方要求，经供需双方协议，可供应偏差更严格的钢板。
(d) 钢板按理论重量交货，理论计重采用的厚度为钢板允许的最大厚度和最小厚度的算术平均值。计算用钢返密度为7.85g/c
| 容器板 | 化学成分(质量分数)/% | |||||||||||||
| C | Si | Mn | Cu | Ni | Cr | Mo | Nb | V | Ti | Alt | P | S | 其他 | |
| Q245R | ≤0.20 | ≤0.35 |
0.50~ 1.1 |
≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.050 | ≤0.050 | ≤0.030 | ≥0.020 | ≤0.025 | ≤0.010 |
Cu+ Ni+ Cr+ Mo≤ 0.70 |
| Q345R | ≤0.20 | ≤0.55 |
1.2~ 1.7 |
≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 | ≤0.050 | ≤0.050 | ≤ 0.030 | ≥0.020 | ≤ 0.025 | ≤ 0.010 | |
| Q370R | ≤0.18 | ≤0.55 |
1.20~ 1.7 |
≤0.30 | ≤0.30 | ≤0.30 | ≤0.08 |
0.015~ 0.050 |
≤0.050 | ≤0.030 | — | ≤0.025 | ≤0.010 | |
| Q420R | ≤0.20 | ≤0.55 |
1.30~ 1.7 |
≤0.30 |
0.20~ 0.50 |
≤0.30 | ≤0.08 |
0.015~ 0.05 |
≤0.100 | ≤0.030 | — | ≤0.020 | ≤0.010 | — |
| 18MnMoNbR | ≤0.21 |
0.15~ 0.5 |
1.20~ 1.6 |
≤0.30 | ≤0.30 | ≤0.30 |
0.45~ 0.65 |
0.025~ 0.05 |
— | — | — | ≤0.02 | ≤0.010 | — |
| 13MnNiMoR | ≤0.15 |
0.15~ 0.5 |
1.20~ 1.6 |
≤0.30 |
0.60~ 1.00 |
0.20~ 0.4 |
0.20~ 0.4 |
0.005~ 0.02 |
— | — | — | ≤0.02 | ≤0.02 | — |
| 15CrMoR |
0.08~ 0.18 |
0.15~ 0.04 |
0.40~ 0.07 |
≤0.30 | ≤0.30 |
0.80~ 1.2 |
0.45~ 0.65 |
— | — | — | — | ≤0.025 | ≤0.010 | — |
| 14Cr1MoR | ≤0.17 |
0.50~ 0.8 |
0.40~ 0.65 |
≤0.30 | ≤0.30 |
1.15~ 1.5 |
0.45~ 0.65 |
— | — | — | — | ≤0.02 | ≤0.010 | — |
| 12Cr2Mo1R |
0.08~ 0.15 |
≤0.50 |
0.30~ 0.6 |
≤0.2 | ≤0.30 |
2.00~ 2.5 |
0.90~ 2.5 |
— | — | — | — | ≤0.02 | ≤0.010 | — |
| 12Cr1MoVR |
0.08~ 0.15 |
0.15~ 0.4 |
0.40~ 0.7 |
≤0.30 | ≤0.30 |
0.90~ 1.2 |
0.25~ 0.35 |
— | 0.15~0.3 | — | — | ≤0.025 | ≤0.010 | — |
| 12Cr2Mo1VR |
0.11~ 0.15 |
≤0.10 |
0.30~ 0.60 |
≤0.2 | ≤0.25 |
2.00~ 2.50 |
0.90~ 1.10 |
≤0.07 |
0.25~ 0.35 |
≤ 0.030 | — | ≤ 0.010 | ≤ 0.005 | B≤0.002 |
| 07Cr2AlMoR | ≤0.09 |
0.20~ 0.5 |
0.40~ 0.9 |
≤0.30 | ≤0.30 |
2.00~ 2.4 |
0.30~ 0.5 |
— | — | — |
0.30~ 0.5 |
≤0.02 | ≤0.010 | — |
|
a 经供需双方协议，并在合同中注明， C 含量下限可不作要求。 b 未注明的不作要求 |
||||||||||||||
(a) 压力容器用钢板厚度大于60mm的Q345R和Q370R钢板，碳含量上限可分别提高至0.22%和0.20%；厚度大于60mm的Q245R钢板，锰含量上限可提高至1.20%。
(b) 根据需方要求，07Cr2AlMoR钢可添加适量稀土元素。
(c) Q245R和Q345R钢中可添加微量铌、钒、钛元素，其含量应填写在质量证明书中,上述3个元素含量总和应分别不大于0.050%、0.12%。
(d) 作为残余元素的铬、镍、铜含量应各不大于0.30%，钼含量应不大于0.080%，这些元素的总含量应不大于0.70％。供方若能保证可不做分析。
(e) 根据需方要求，Q245R、Q345R、Q370R、Q420R等压力容器用钢板牌号可以规定碳当量，其数值由双方商定。碳当量按公式(1)计算：CEV(%)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
(f) 成品压力容器用钢板的化学成分允许偏差应符合GB/T 222的规定，其中12Cr2Mo1VR钢成品化学分析允许偏差：P+0.003%，S+0.002%。
(g) 制造方法
(h) 钢由氧气转炉或电炉冶炼，并应经炉外精炼。
(i) 连铸坯、钢锭压缩比不小于3；电渣重熔坯压缩比不小于2。
(j) 交货状态
(k) 压力容器用钢板交货状态按表2规定。
(l) 18MnMoNbR、13MnNiMoR压力容器用钢板的回火温度应不低于620℃；
15CrMoR、14Cr1MoR压力容器用钢板的回火温度应不低于650℃；
12Cr2Mo1R、12Cr1MoVR、12Cr2Mo1VR和07Cr2AlMoR压力容器用钢板的回火温度应不低于680℃。
(m) 经需方同意，厚度大于60mm的18MnMoNbR、13MnNiMoR、15CrMoR、14Cr1MoR、12Cr2Mo1R、12Cr1MoVR、12Cr2Mo1VR钢板可以退火或回火状态交货。此时，这些压力容器用钢板牌号的试验用样坯应按表2交货状态进行热处理，性能按表2规定；样坯尺寸(宽度×厚度×长度)应不小于3t×t×3t(t为钢板厚度)。
(n) 经需方同意，厚度大于60mm的铬钼钢板可以正火后加速冷却加回火状态交货。
(o) 压力容器用钢板应以剪切或用火焰切割状态交货。受设备能力限制时，经需方同意，并在合同中注明，允许以毛边状态交货。
锅炉容器钢板的力学和工艺性能：
(a) 钢板的拉伸试验、夏比(V型缺口)冲击试验和弯曲试验结果应符合表2的规定。
(b) 厚度大于60mm的钢板，经供需双方协议，并在合同中注明，可不做弯曲试验。
(c) 根据需方要求，Q245R，Q345R和13MnNiMoR钢板可进行-20击试验，代替表2中的0℃冲击试验，其冲击吸收能量值应符合表2的规定。
(d) 夏比(V型缺口)冲击吸收能量，按3个试样的算术平均值计算，允许其中1个试样的单个值比表2规定值低，但不得低于规定值的70%。
(e) 对厚度小于12mm钢板的夏比(V型缺口)冲击试验应采用辅助试样，>8mm-<12mm压力容器用钢板辅助试样尺寸为10mm×7.5mm×55mm，其试验结果应不小于表2规定值的75%；6mm-8mm钢板辅助试样尺寸为10mm×5mm×55mm，其试验结果应不小于表2规定值的50%；厚度小于6mm的钢板不做冲击试验。
(f) 根据需方要求，对厚度大于20mm的钢板可进行高温拉伸试验，试验温度应在合同中注明。高温下的规定塑性延伸强度RP0.2或下屈服强度ReL值应符合表3的规定。
(g) 根据需方要求，可进行厚度方向的拉伸试验，在合同中注明技术要求。
(h) 根据需方要求，可进行落锤试验，在合同中注明技术要求。
(i) 抗氢致开裂试验
根据需方要求，可规定抗氢致开裂HIC用途的碳素钢和低合金钢的附加技术要求，合同中注明合格等级。
锅炉容器板的交货状态、抗拉试验、屈服试验、冲击功试验、弯曲试验说明：
| 牌号 | 交货状态 | 钢板厚度 | 拉伸试验 | 冲击试验 | 弯曲试验b | |||
|
Rm/ MPa |
ReLa/ MPa |
A/% | 温度 / ℃ |
KV2 /J |
180° | |||
| /mm | ||||||||
| 不小于 | 不小于 | b=2a | ||||||
| Q245R |
热轧 控轧 正火 |
3~16 | 400~520 | 245 | 25 | 0 | 34 | d=1.5a |
| >16~36 | 235 | |||||||
| >36~60 | 225 | |||||||
| >60~100 | 390~510 | 205 | 24 | d=2a | ||||
| >100~150 | 380~500 | 185 | ||||||
| >150~250 | 370~490 | 175 | ||||||
| Q345R | 3~16 | 510~640 | 345 | 21 | 0 | 41 | d=2a | |
| >16~36 | 500~630 | 325 | d=3a | |||||
| >36~60 | 490~620 | 315 | ||||||
| >60~100 | 490~620 | 305 | 20 | |||||
| >100~150 | 480~610 | 285 | ||||||
| >150~250 | 470~600 | 265 | ||||||
| Q370R | 正火 | 10~16 | 530~630 | 370 | 20 | -20 | 47 | d=2a |
| >16~36 | 360 | d=3a | ||||||
| >36~60 | 520~620 | 340 | ||||||
| >60~100 | 510~610 | 330 | ||||||
| Q420R | 10~20 | 590~720 | 420 | 18 | -20 | 60 | d=3a | |
| >20~30 | 570~700 | 400 | ||||||
| 18MnMoNbR | 正火加回火 | 30~60 | 570~720 | 400 | 18 | 0 | 47 | d=3a |
| >60~100 | 390 | |||||||
| 13MnNiMoR | 30~100 | 570~720 | 390 | 18 | 0 | 47 | d=3a | |
| >100~150 | 380 | |||||||
| 15CrMoR | 6~60 | 450~590 | 295 | 19 | 20 | 47 | d=3a | |
| >60~100 | 275 | |||||||
| >100~200 | 440~580 | 255 | ||||||
| 14Cr1MoR | 6~100 | 520~680 | 310 | 19 | 20 | 47 | d=3a | |
| >100~200 | 510~670 | 300 | ||||||
| 12Cr2Mo1R | 6~200 | 520~680 | 310 | 19 | 20 | 47 | d=3a | |
| 12Cr1MoVR | 正火加回火 | 6~60 | 440~590 | 245 | 19 | 20 | 47 | d=3a |
| >60~100 | 430~580 | 235 | ||||||
| 12Cr2Mo1VR | 6~200 | 590~760 | 415 | 17 | -20 | 60 | d=3a | |
| 07Cr2AlMoR | 6~36 | 420~580 | 260 | 21 | 20 | 47 | d=3a | |
| >36~60 | 410~570 | 250 | ||||||
|
a 如屈服现象不明显，屈服强度取 Rp0.2 ； b a 为试样厚度； d 为弯心直径。 |
||||||||
锅炉容器板的高温力学性能:
| 高温力学性能 | ||||||||
| 牌 号 | 厚度/mm | 试验温度 / ℃ | ||||||
| 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
| ReLa (或 Rp0.2) /MPa 不小于 | ||||||||
| Q245R | >20~36 | 186 | 167 | 153 | 139 | 129 | 121 | — |
| >36~60 | 178 | 161 | 147 | 133 | 123 | 116 | ||
| >60~100 | 164 | 147 | 135 | 123 | 113 | 106 | ||
| >100~150 | 150 | 135 | 120 | 110 | 105 | 95 | ||
| >150~250 | 145 | 130 | 115 | 105 | 100 | 90 | ||
| Q345R | >20~36 | 255 | 235 | 215 | 200 | 190 | 180 | |
| >36~60 | 240 | 220 | 200 | 185 | 175 | 165 | ||
| >60~100 | 225 | 205 | 185 | 175 | 165 | 155 | ||
| >100~150 | 220 | 200 | 180 | 170 | 160 | 150 | ||
| >150~250 | 215 | 195 | 175 | 165 | 155 | 145 | ||
| Q370R | >20~36 | 290 | 275 | 260 | 245 | 230 | — | |
| >36~60 | 275 | 260 | 250 | 235 | 220 | — | ||
| >60~100 | 265 | 250 | 245 | 230 | 215 | — | ||
| 18MnMoNbR | 30~60 | 360 | 355 | 350 | 340 | 310 | 275 | |
| >60~100 | 355 | 350 | 345 | 335 | 305 | 270 | ||
| 13MnNiMoR | 30~100 | 355 | 350 | 345 | 335 | 305 | — | |
| >100~150 | 345 | 340 | 335 | 325 | 300 | — | ||
| 15CrMoR | >20~60 | 240 | 225 | 210 | 200 | 189 | 179 | 174 |
| >60~100 | 220 | 210 | 196 | 186 | 176 | 167 | 162 | |
| >100~200 | 210 | 199 | 185 | 175 | 165 | 156 | 150 | |
| 14Cr1MoR | >20~200 | 255 | 245 | 230 | 220 | 210 | 195 | 176 |
| 12Cr2Mo1R | >20~200 | 260 | 255 | 250 | 245 | 240 | 230 | 215 |
| 12Cr1MoVR | >20~100 | 200 | 190 | 176 | 167 | 157 | 150 | 142 |
| 12Cr2Mo1VR | >20~200 | 370 | 365 | 360 | 355 | 350 | 340 | 325 |
| 07Cr2AlMoR | >20~60 | 195 | 185 | 175 | — | — | — | — |
| a 如屈服现象不明显，屈服强度取 Rp0.2 。 | ||||||||
(j) 超声检测
根据需方要求，钢板应逐张进行超声检测，检测方法按JB/T 4730.3、GB/T 2970或GB/T 28297的规定，检测标准和合格级别应在合同中注明。
(k) 表面质量
(l) 压力容器用钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等对使用有害的缺陷。钢板侧面不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。
(m) 其他缺陷允许存在，其深度从压力容器用钢板实际尺寸算起，不得超过厚度允许公差之半，并应保证缺陷处钢板厚度不小于钢板允许最小厚度。
(n) 其它附加要求：根据需方要求，经供需双方协议并在合同中注明，可规定临氢用途铬钼钢板的附加技术要求。
钢板试验方法
钢板的检验项目、取样数量、取样方法、试验方法应符合表4的规定。
锅炉容器板的检验项目、取样数量及试验方法：
| 序号 | 检验项目 | 取样数量 | 取样方法 | 取样方向 | 试验方法 |
| 1 | 化学成分 | 1 个/炉 | GB/T 20066 | — | GB/T 223 、 GB/T 4336 、 GB/T 20123 、GB/T 20125 |
| 2 | 拉伸试验 | 1 个/批 | GB/T 2975 | 横向 | GB/T 228.1 |
| 3 | Z 向拉伸 | 3 个/批 | GB/T 5313 | — | GB/T 5313 |
| 4 | 弯曲试验 | 1 个/批 | GB/T 2975 | 横向 | GB/T 232 |
| 5 | 冲击试验 | 3 个/批 | GB/T 2975 | 横向 | GB/T 229 |
| 6 | 高温拉伸 | 1 个/炉 | GB/T 2975 | 横向 | GB/T 4338 |
| 7 | 落锤试验 | — | GB/T 6803 | — | GB/T 6803 |
| 8 | 抗氢致开裂试验 | — | GB/T 8650-2006 | — | GB/T 8650 |
| 9 | 超声检测 | 逐张 | — | — | JB/T 4730.3 、GB/T 2970 或 GB/ T 28297 |
| 10 | 尺寸、外形 | 逐张 | — | — | 符合精度要求的适宜量具 |
| 11 | 表面 | 逐张 | — | — | 目测 |
(a) 压力容器用钢板检验规则
(b) 钢板检验由供方质量检验部门进行。
(c) 压力容器用钢板应成批验收，每批钢板由同一牌号、同一炉号、同一厚度、同一轧制或热处理制度的钢板组成，每批重量不大于30t。单张重量超过30t的钢板按轧制张组批。正火后加速冷却加回火状态交货的钢板，按热处理张组批。
(d) 根据需方要求，经供需双方协议，厚度大于16mm的钢板可逐轧制张进行力学性能检验。
(e) 力学性能试验取样位置按GB/T 2975的规定。对于厚度大于40mm的钢板，冲击试样的轴线应位于厚度1/4处。根据需方要求，经供需双方协议，冲击试样的轴线可位于厚度1/2处。
(f) 冲击试验结果不符合本标准6.4.1.3规定时，应从同一张压力容器用钢板(或同一样坯)上再取3个试样进行试验，前后两组6个试样冲击吸收能量的算术平均值不得低于规定值，允许有2个试样小于规定值，但其中小于规定值70%的试样只允许有1个。
(g) 其他检验项目的复验和判定按GB/T 17505的有关规定执行。
(h) 压力容器用钢板各项检查和检验的数值修约应符合GB/T 8170的规定。
锅炉容器板包装、标志和质量证明书：
(a) 包装、标志和质量证明书钢板的包装、标志和质量证明书应符合GB/T 247的规定。
锅炉容器板抗氢致开裂(HIC)试验
钢板抗氢致开裂试验及评定方法按GB/T 8650-2006，采用标准溶液A。
表A. 1 钢板抗氢致开裂 HIC 试验结果等级 (溶液 A)
| 等级 | CLR/% | CTR/% | CSR/% |
| I | ≤5 | ≤1.5 | ≤0.5 |
| II | ≤10 | ≤3 | ≤1 |
| III | ≤15 | ≤5 | ≤2 |
| 注： CLR—裂纹长度率， CTR—裂纹厚度率， CSR—裂纹敏感率。 | |||
探伤标准：可按照中国(JB4730，GB/T2970)、美国(A435、A577、A588)、日本(JISG0801、JISG0901)、德国(SEL072)、英国(BS5996)、法国(NFS04-305)等国内外探伤标准生产检验。国标探伤分为：NB I探、NB II探、NB III探;美标探伤分为：A578 A级、A578 B级、A578 C级。
规格范围：钢板宽1500-4020mm,厚8-700mm，长3000-27000mm。
交货状态：根据用户的使用要求，可按热轧、正火、回火、正火加回火、调质等不同状态交货。
执行标准：根据用户使用要求，可按以下标准交货：国家标准，冶金行业标准，美国ASTM、ASME标准，日本JIS，德国DIN，英国BS，欧洲EN，国际ISO标准以及专用板有关标准等。
质量级别：A、B、C、D、E及厚度方向Z15、Z25、Z35。
探伤标准：可按照中国(JB4730，GB/T2970)、美国(A435、A577、A588)、日本(JISG0801、JISG0901)、德国(SEL072)、英国(BS5996)、法国(NFS04-305)等国内外探伤标准生产检验。
