造船及海上平台钢板

品种	主要牌号	执行标准	主要用途
造船及采油平台用钢板	A、B、D、E(Z15、Z25、Z35) AH32-FH32(Z15、Z25、Z35) AH36-FH36(Z15、Z25、Z35) D40、E40 AP1 SPEC 2H Gr42、Gr50	CCS、DNV、GL、 LR、BV、ABS NK、KR、RINA GB5313 API	用于制作船体、海上采油平台、平台管接点及其它结构件。

　造船及采油平台用钢板前言

　　本标准中第2、3、4章，第6.6.2以及附录B为推荐性的，其余为强制性的。

　　本标准按照GB/T1.1-2009给出的规则起草。

　　本标准参照中国船级社(CCS)《材料与焊接规范》对GB712-2000《船体用结构钢》进行修订。本标准自实施之日起，GB712-2000《船体用结构钢》废止。

　　本标准与GB712-2000相比，主要变化如下：

　　——修改了标准名称;

　　——增加了订货内容;

　　——增加了高强度、超高强度6个钢级的24个牌号和Z向钢Z25、Z35两个级别;--对钢中P,S等有害元素加严控制;

　　——增加了高强度、超高强度钢级24个牌号的化学成分、力学性能等;

　　——增加了表面质量修磨面积的规定;

　　——钢带的表面质量允许不正常部分减少为6%;

　　——增加“数值修约”一章;

　　——增加附录A(钢材的牌号、交货状态和冲击检验批量)、附录B(各船级社规范中规定船体用钢各钢级、牌号的对应关系表)。

　　本标准的附录A为规范性附录，附录B为资料性附录。

　　本标准由中国钢铁工业协会提出。

　　本标准由全国钢标准化技术委员会归口。

　　本标准主要起草单位：鞍钢股份有限公司、冶金信息标准研究院、重庆钢铁股份有限公司、新余钢铁集团有限公司、天津钢铁集团有限公司、南京钢铁股份有限公司、湖南华菱湘潭钢铁有限公司、江苏沙钢集团有限公司、首钢总公司、湖南华菱涟源钢铁有限公司、中国船级社。

　　本标准主要起草人：刘徐源、朴志民、王晓虎、赵捷、曹志强、李红、赖朝彬、吴波、徐海泉、黄正玉、师莉、成小军、曹忠孝、马玉璞、原建华、陈英俊、董天真、朱爱玲、李小莉、高燕、李晓波。

　　本标准所代替标准的历次版本发布情况为：GB712-1965、GB712-1979、GB712-1988、GB 712-2000。GB 712—2011。

　　船舶及海洋工程用结构钢

　1 范围

　　本标准规定了船舶及海洋工程用结构钢的分类和牌号、订货内容、尺寸、外形、重量及允许偏差、要求、检验和试验、包装、标志和质量证明书。

　　本标准适用于制造远洋、沿海和内河航区航行船舶、渔船及海洋工程结构用厚度不大于150mm的钢板、厚度不大于25.4mm的钢带及剪切板和厚度或直径不大于50mm的型钢(以下简称钢材)。

　2 规范性引用文件

　　下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 222钢的成品化学成分允许偏差

　　GB/T 223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T 223.9钢铁及合金铝含量的测定铬天青S分光光度法

　　GB/T 223.12钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量GB/T 223.14钢铁及合金化学分析方法钽试剂萃取光度法测定钒含量

　　GB/T 223.16钢铁及合金化学分析方法变色酸光度法测定钛量

　　GB/T 223.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量GB/T 223.23钢铁及合金镍含量的测定丁二铜肟分光光度法

　　GB/T 223.25钢铁及合金化学分析方法丁二铜肟重量法测定镍量

　　GB/T 223.26钢铁及合金钼含量的测定硫氰酸盐分光光度法

　　GB/T 223.37钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量

　　GB/T 223.40钢铁及合金铌含量的测定氯磺酚S分光光度法

　　GB/T 223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量

　　GB/T 223.63钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量

　　GB/T 223.67钢铁及合金硫含量的测定次甲基蓝分光光度法

　　GB/T 223.69钢铁及合金碳含量的测定管式炉内燃烧后气体容量法

　　GB/T 228.1金属材料拉伸第1部分：室温试验方法(GB/T228.1-2011,ISO6892-1:2009,MOD)GB/T 229金属材料夏比摆锤冲击试验方法

　　GB/T 247钢板和钢带包装、标志及质量证明书的一般规定

　　GB/T709热轧钢板和钢带的尺寸、外形、重量及允许偏差

　　GB/T 2101型钢验收、包装、标志及质量证明书的一般规定

　　GB/T 2970厚钢板超声波检验方法

　　GB/T 2975钢及钢产品力学性能试验取样位置及试样的制备

　　GB/T 4336碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法)

　　GB/T 5313厚度方向性能钢板

　　GB/T 17505钢及钢产品交货一般技术要求

　　GB/T 20066钢和铁化学成分测定用试样的取样和制样方法

　　GB/T 20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)GB/T 20124钢铁氮含量的测定惰性气体熔融热导法(常规方法)

　　GB/T 20125低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法YB/T 081冶金技术标准的数值修约与检测数据的判定原则

3 分类及牌号

钢材按强度级别分为：一般强度、高强度和超高强度船舶及海洋工程结构用钢三类。钢材的牌号、Z向钢级别及用途应符合表1 的规定。

表 1

牌号	Z向钢	用途
A、B、D、E	Z25、Z35	一般强度船舶及海洋工程用结构钢
AH32、DH32、EH32、FH32 AH36、DH36、EH36、FH36 AH40、DH40、EH40、FH40	Z25、Z35	高强度船舶及海洋工程用结构钢
AH420、DH420、EH420、FH420 AH460、DH460、EH460、FH460 AH500、DH500、EH500、FH500 AH550、DH550、EH550、FH550 AH620、DH620、EH620、FH620 AH690、DH690、EH690、FH690	Z25、Z35	超高强度船舶及海洋工程用结构钢

　4 订货内容

　　4.1按本标准订货的合同或订单应包括下列内容：

　　a)本标准编号;

　　b)牌号;

　　c)规格;

　　d)重量;

　　e)尺寸及尺寸、外形精度;

　　f)交货状态;

　　g)标志;

　　h)特殊要求。

　　4.2订货合同对e)~g)项内容未明确时，可由供方自行确定。

　5 尺寸、外形、重量及允许偏差

　　钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定，厚度下偏差为-0.30mm。型钢的尺寸、外形、重量及允许偏差应符合相应标准的规定。

　6 要求

　　6.1牌号和化学成分

　　6.1.1一般强度级、高强度级钢材的牌号和化学成分(熔炼分析)应符合表2的规定。以TMCP状态交货的高强度级钢材，其碳当量最大值应符合表3的规定。

　　6.1.2超高强度级钢材的牌号和化学成分(熔炼分析)应符合表4的规定。

　　6.1.3钢材的化学成分允许偏差应符合GB/T 222的规定。

表2

牌号

化学成分"1,(质量分数)/%

Als

≤0.21°

≤0.50

≥0.50

≤0.035

≤0.35

≤0.30

—

≤0.35

≥0.806

≥0.60

≤0.030

≥0.015

≤0.18

≥0.70

≤0.025

AH32

≤0.18

≤0.50

0.90~
1.60

≤0.030

≤0.35

≤0.20

≤0.40

0.02~
0.05

0.05~
0.10

≤0.02

≤0.08

—

≥0.015

AH36

AH40

DH32

≤0.025

DH36

DH40

EH32

EH36

EH40

FH32

≤0.16

≤0.020

≤0.80

≤0.009

FH36

FH40

a A级型钢的C含量最大可到0.23%。
b B级钢材做冲击试验时，Mn含量下限可到0,60%,
c 当AH32~EH40级钢材的厚度≤12.5 mm时，Mn含量的最小值可为0.70%。
d 对于厚度大于25mm的D级、E级钢材的铝含量应符合表中规定;可测定总铝含量代替酸溶铝含量，此时总铝含量应不小于0.020%。经船级社同意，也可使用其他细化晶粒元素。
e 细化晶粒元素Al、Nb、V、Ti可单独或以任一组合形式加入钢中。当单独加入时，其含量应符合本表的规定;若混合加入两种或两种以上细化晶粒元素时，表中细晶元素含量下限的规定不适用，同时要求Nb+V+Ti≤0.12%。
f 当F级钢中含铝时，N≤0.012%。
g A、B、D、E的碳当量Ceq≤0.40%。碳当量计算公式：Ceq=C+Mn/6。
h 添加的任何其他元素，应在质量证明中注明。

表 3

牌号	碳当量/%
牌号	钢材厚度≤50 mm	50 mm<钢材厚度≤100 mm	100 mm<钢材厚度≤150mm
AH32、DH32、EH32、FH32	≤0.36	≤0.38	≤0.40
AH36、DH36、EH36,FH36	≤0.38	≤0.40	≤0.42
AH40、DH40、EH40、FH40	≤0.40	≤0.42	≤0.45
a碳当量计算公式：Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15。 b根据需要，可用裂纹敏感系数Pcm代替碳当量，其值应符合船级社接受的有关标准。裂纹敏感系数计算公式： Pcm=C+Si/30+Mn/20+Cu/20+Ni/60+Cr/20+Mo/15+V/10+5B。

表 4

牌号	化学成分 (质量分数)/%
	C	Si	Mn	P	S	N
AH420	≤0.21	≤0.55	≤1.70	≤0.030	≤0.030	≤0.020
AH460
AH500
AH550
AH620
AH690
DH420	≤0.20	≤0.55	≤1.70	≤0.025	≤0.025
DH460
DH500
DH550
DH620
DH690
EH420	≤0.20	≤0.55	≤1.70	≤0.025	≤0.025
EH460
EH500
EH550
EH620
EH690
FH420	≤0.18	≤0.55	≤1.60	≤0.020	≤0.020
FH460
FH500
FH550
FH620
FH690
a 添加的合金化元素及细化晶粒元素Al、Nb、V、Ti应符合船级社认可或公认的有关标准规定。 b 应采用表3中公式计算裂纹敏感系数Pcm代替碳当量，其值应符合船级社认可的标准。

　　6.2 冶炼方法

　　钢由转炉或电炉冶炼，需要时，应进行炉外精炼。

　　6.3 交货状态

　　钢材的交货状态应符合附录A的规定。

　　6.4 力学性能

　　6.4.1钢材的力学性能应符合表5和表6的规定。

　　6.4.2对厚度为6mm~<12mm的钢材取冲击试验试样时，可分别取5mm×10 mm×55 mm和7.5 mm×10mm×55mm的小尺寸试样，此时冲击功值分别为不小于规定值的2/3和5/6。优先采用较大尺寸的试样。

　　6.4.3钢材的冲击试验结果按一组3个试样的算术平均值进行计算，允许其中有1个试验值低于规定值，但不应低于规定值的70%。

　　6.4.4 Z向钢厚度方向断面收缩率应符合表7的规定。3个试样的算术平均值应不低于表7规定的平均值，仅允许其中一个试样的单值低于表7规定的平均值，但不得低于表7中相应钢级的最小单值。

　　表5

牌号	拉伸试验 ·			V型冲击试验
	上屈服强度 Rm/MPa	抗拉强度 Rm/MPa	断后伸长率A/%	试验温度/℃	以下厚度(mm)冲击吸收能量KV₁/J
					≤50		>50~70		>70~150
					纵向	横向	纵向	横向	纵向	横向
					不小于
A	≥235	400~520	≥22	20			34	24	41	27
B4				0	27	20	34	24	41	27
D				-20
E				-40
AH32	≥315	450~570		0	31	22	38	26	46	31
DH32				-20
EH32				-40
FH32				-60
AH36	≥355	490~630	≥21	0	34	24	41	27	50	34
DH36				-20
EH36				-40
FH36				-60
AH40	≥390	510~660	≥20	0	41	27	46	31	55	37
DH40				-20
EH40				-40
FH40				-60
a 拉伸试验取横向试样，经船级社同意，A级型钢的抗拉强度可超上限。 b 当屈服不明显时，可测量Rpo.2代替上屈服强度。 e 冲击试验取纵向试样，但供方应保证横向冲击性能。型钢不进行横向冲击试验。厚度大于50mm的A级钢，经细化晶粒处理并以正火状态交货时，可不做冲击试验。 d 厚度不大于25mm的B级钢、以TMCP状态交货的A级钢，经船级社同意可不做冲击试验。

表 6

钢级	拉伸试验			V型冲击试验
	上屈服强度 RH/MPa	抗拉强度 R_/MPa	断后伸长率 A/%	试验温度/℃	冲击吸收能量KV:/J
					纵向	横向
					不小于
AH420	≥420	530~680	≥18	0	42	28
DH420				-20
EH420				-40
FH420				-60
AH460	≥460	570~720	≥17	0	46	31
DH460				-20
EH460				-40
FH460				-60
AH500	≥500	610~770	≥16	0	50	33
DH500				-20
EH500				-40
FH500				-60
AH550	≥550	670~830	≥16	0	55	37
DH550				-20
EH550				-40
FH550				-60
AH620	≥620	720~890	≥15	0	62	41
DH620				-20
EH620				-40
FH620				-60
AH690	≥690	770~940	≥14	0	69	46
DH690				-20
EH690				-40
FH690				-60
‘拉伸试验取横向试样。冲击试验取纵向试样，但供方应保证横向冲击性能。 b当屈服不明显时，可测量Rm ;代替上屈服强度。

表 7

厚度方向断面收缩率/%	Z向性能级别
厚度方向断面收缩率/%	Z25	Z35
3个试样平均值	≥25	≥35
单个试样值	≥15	≥25

　　6.5表面质量

　　6.5.1钢材表面不应有气泡、结疤、裂纹、折叠、夹杂和压入氧化铁皮等有害缺陷。钢材不应有肉眼可见的分层。

　　6.5.2钢材的表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈及由于压入氧化铁皮和轧辊所造成的不明显的粗糙、网纹、划痕及其他局部缺陷，但其深度不应大于钢材厚度的负偏差，并应保证钢材允许的最小厚度。

　　6.5.3钢材的表面缺陷允许用修磨方法清除，清理处应平滑无棱角，清理后钢材任何部位的厚度不应小于公称厚度的93%,且减薄量应不大于3mm;单个修磨面积应不大于0.25m²,局部修磨面积之和不应大于总面积的2%,两个修磨面之间的距离应大于它们的平均宽度，否则认为是一个修磨面。焊补应符合中国船级社规范的规定。

　　6.5.4对于钢带，由于没有机会去除表面带缺陷部分，故允许表面带有一定的缺陷，但每卷钢带缺陷部分的长度不应大于钢带总长度的6%。

　　6.6无损检验

　　6.6.1 Z向钢板应进行超声波探伤，探伤级别应在合同中注明。

　　6.6.2根据需方要求，经供需双方协议，其他钢板也可进行无损检验。

　7 检验和试验

　　7.1外观、尺寸和外形检查

　　7.1.1钢材的外观应目视检查。

　　7.1.2钢材的尺寸和外形用合适的测量工具检查。钢板厚度的测量部位应在距钢板的侧边不小于10 mm任意处，钢带厚度的测量部位应在距钢带的侧边不小于40 mm任意处。

　　7.2其他各项检验

　　每批钢材的检验项目、取样数量、取样方法和试验方法应符合表8的规定。

　　表8

序号	检验项目	取样数量/个	取样方法	试验方法
1	化学成分	1/炉	GB/T 20066	GB/T 223、GB/T4336 GB/T 20123、GB/T 20124、GB/T 20125
2	拉伸试验	1/批	GB/T 2975	GB/T 228.1
3	冲击试验	3/批	GB/T 2975	GB/T 229
4	Z向钢厚度方向断面收缩	3/批	GB/T 5313	GB/T 5313
5	超声波探伤检验	逐张		GB/T 2970
6	表面质量	逐张/逐件		目视及测量
7	尺寸、外形	逐张/逐件		合适的量具

　　7.3组批

　　7.3.1钢材应成批验收。每批应由同一牌号、同一炉号、同一交货状态、厚度差小于10mm的钢材组成。

　　7.3.2对于拉伸试验，每批钢材的重量不大于50t;对于冲击试验，其批量应符合附录A的规定。

　　7.3.3 Z向钢按轧制坯验收。当Z25钢硫含量不大于0.005%时，可按批检验，每批重量不大于50 t。

　　7.4取样位置

　　7.4.1拉伸试验试样应在每一批中最厚的钢材上制取。当钢材的厚度不大于40 mm时，取全截面矩形试样，试样宽度为25 mm。当试验机能力不足时，可在试样的一个轧制面加工，使厚度减薄至25 mm,当钢材的厚度大于40mm时，取圆截面试样，其轴线距钢材表面应为钢材1/4厚度处或尽量接近此位置，试样的直径为14 mm;可根据试验机能力，采用全截面试样。

　　7.4.2冲击试验试样也应在每一批中最厚的钢材上制取，其方向为纵向。当钢材的厚度不大于40 mm时，冲击试样应为近表面试样，试样边缘距一个轧制面小于2 m m;当钢材的厚度大于40mm时，试样轴线应位于钢材1/4厚度处或尽量接近此位置。缺口应垂直于原轧制面。

　　7.5复验与判定

　　7.5.1拉伸试验的复验与判定

　　钢材拉伸试验的复验与判定按符合GB/T 17505的规定。

　　7.5.2 Z向钢厚度方向断面收缩率的复验与判定

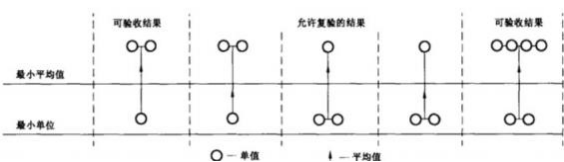

　　图1规定了允许复验的三种情况。在这些情况下，需要对剩余的3个备用试样进行试验。6个试样的平均值应大于规定的最小平均值，低于平均值的结果不大于2个，但不得低于表7规定的最小单值。否则该批钢材不能验收。

　　7.5.3冲击试验的复验与判定

　　7.5.3.1单件钢材的复验

　　当一组3个试样的冲击试验结果不合格时，若低于规定平均值的试样不多于2个，且低于规定平均值70%的试样不多于1个，可在原取样钢材附近再取一组3个试样进行复验。前后两组6个试样的算术平均值不应低于规定的平均值，且低于规定平均值的试样不应超过2个，其中低于规定平均值70%的试样不应超过1个，否则该件钢材不能验收。

　　7.5.3.2批量钢材的复验

　　如果单件钢材的复验不符合要求，将该件钢材挑出。可在该批钢材中另取两件钢材，每件钢材各取一组试样进行再验。再验的每组试验结果都应符合要求，否则，该批不能验收。

　　7.5.4重新热处理

　　对复验不合格的钢材，允许进行重新热处理并按新的一批提交验收。

　8 包装、标志和质量证明书

　　钢材的包装、标志和质量证明书应符合GB/T 247、GB/T 2101的规定。

　9 数值修约

　　数值修约应符合YB/T 081的规定。

　　GB 712—2011

　　附录A

　　(规范性附录)

　　钢材的牌号、交货状态和冲击检验批量

　　钢材的牌号、交货状态和冲击检验批量应符合表A.1~A.3的规定。

　　表A.1

牌号	脱氧方法	产品形式	交货状态
			钢材厚度t/mm
			t≤12.5	12.5<t≤25	25<t≤35	35<t≤50	50<t≤150
A	沸腾	型材	A(-)
	厚度不大于50 mm除沸腾钢外任何方法;厚度大于 50mm镇静处理	板材	A(一)				N(-)、TM(一)、 CR(50)、AR*(50)
		型材	A(一)
B	厚度不大于50 mm除沸腾钢外任何方法;厚度大于 50mm镇静处理	板材	A(-)		A(50)		N(50)、CR(25)、 TM(50)、AR(25)
		型材
D	镇静处理	板材型材	A(50)
	镇静和细化晶粒处理	板材	A(50)			CR(50)、 N(50)、 TM(50) AR(25)	CR(25)、N(50)、 TM(50)
		型材

E	镇静和细化晶粒处理	板材	N(每件)、TM(每件)
		型材	N(25)、TM(25)、AR(15)、CR(15)
注1:A-任意状态;AR-热轧;CR-控轧;N-正火;TM(TMCP)-温度-形变控制轧制。AR:经船级社特别认可后，可采用热轧状态交货;CR经船级社特别认可后，可采用控制轧制状态交货。注2:括号内的数值表示冲击试样的取样批量(单位为吨),(-)表示不作冲击试验。由同一块板坯轧制的所有钢板应视为一件。注3:所有钢级的Z25/Z35,细化晶粒元素、厚度范围、交货状态与相应的钢级一致。

表 A.2

钢材等级	细化晶粒元素	产品型式	交货状态(冲击试验取样批量)
			厚度t/mm
			t≤12.5	12.5<t≤20	20<t≤25	25<r≤35	35<t≤50	50<t≤150
A32 A36	Nb和/或V	板材	A(50)	N(50),CR(50),TM(50)				N(50),CR(50),TM(50)
		型材	A(50)	N(50),CR(50),TM(50),AR · (25)
	Al或Al 和Ti	板材	A(50)		AR*(25)
					N(50),CR(50),TM(50)			N(50),CR(25),TM(50)
		型材	A(50)	N(50),CR(50),TM(50),AR(25)

GB 712-2011

表 A . 2 ( 续 )

钢材等级	细化晶粒元素	产品型式	交货状态(冲击试验取样批量)
			厚度t/mm
			t≤12.5	12.5<t≤20	20<t≤25	25<t≤35	35<t≤50	50<t≤150
A40	任意	板材	A(50)	N(50),CR(50),TM(50)				N(50),TM(50), QT(每热处理长度)
		型材	A(50)	N(50),CR(50),TM(50)
D32 D36	Nb和/或V	板材	A(50)	N(50),CR(25),TM(50)				N(50),CR(25),TM(50)
		型材	A(50)	N(50),CR(50),TM(50),AR*(25)
	A1或Al 和Ti	板材	A(50)		AR*(25)
					N(50),CR(25),TM(50)			N(50),CR(25),TM(50)
		型材	A(50)		N(50),CR(50),TM(50),AR(25)
D40	任意	板材	N(50),CR(50),TM(50)					N(50),TM(50), QT(每热处理长度)
		型材	N(50),CR(50),TM(50)
E32 E36	任意	板材	N(每件),TM(每件)
		型材	N(25),TM(25),AR(15),CR(15)
E40	任意	板材	N(每件),TM(每件),QT(每热处理长度)
		型材	N(25),TM(25),QT(25)
F32 F36	任意	板材	N(每件),TM(每件),QT(每热处理长度)
		型材	N(25),TM(25),QT(25),CR(15)
F40	任意	板材	N(每件),TM(每件),QT(每一热处理长度)
		型材	N(25),TM(25),QT(25)
注1:A-任意状态;CR-控轧;N-正火;TM(TMCP)-温度-形变控制轧制;AR · :经船级社特别认可后，可采用热轧状态交货;CR*经船级社特别认可后，可采用控制轧制状态交货;QT:淬火加回火。注2;括号中的数值表示冲击试样的取样批量(单位为吨),(一)表示不作冲击试验。

表 A.3

钢材等级	细化晶粒元素	产品型式	交货状态(冲击试验取样批量)
			厚度t/mm	供货状态
AH420,AH460、AH500、AH550、AH620、AH690	任意	板材	t≤150	TM(50)、QT(50)、 TM+T(50)
		型材	t≤50
DH420、DH460、DH500,DH550、DH620、DH690	任意	板材	t≤150	TM(50)、QT(50)、 TM+T(50)
		型材	t≤50
EH420、EH460、EH500、EH550、EH620、EH690	任意	板材	t≤150	TM(每件)、QT(每件)、 TM+T(每件)
		型材	t≤50
FH420、FH460、FH500、FH550、FH620、FH690	任意	板材	t≤150	TM(每件)、QT(每件)、 TM+T(每件)
		型材	t≤50
注1:TM(TMCP)-温度-形变控制轧制;QT-淬火加回火;TM(TMCP)+T-温度-形变控制轧制+回火。注2:括号中的数值表示冲击试样的取样批量(单位为吨)。

附录 B
(资料性附录)
各船级社规范中规定船体用钢各钢级、牌号的对应关系表
各船级社规范中规定钢材各钢级、牌号的对应关系见表B.1。
表 B.1

牌号

本标准

船级社规范

GB712-
2000

ABS

CCS

DNV

RINA

AR、CR

TMCP

AR、CR、N

TMCP

AB/A

AB/AN

BVA

CCSA

NV A

GL-A

GL-ATM

KRA

LRA

RINA-A

ZYA

AB/B

AB/BN

BVB

CCSB

NV B

GL-B

GL-BTM

KRB

LRB

RINA-B

ZYB

AB/D

AB/DN

BVD

CCSD

NV D

GL-D

GL-DTM

KRD

LRD

RINA-D

ZYD

AB/E

AB/EN

BVE

CCSE

NV E

GL-E

GL-ETM

KRE

LRE

RINA-E

AH32

AB/AH32

AB/AH32N

BVAH32

CCSAH32

NV A32

GL-A32

GL-A32TM

KRAH32

LRAH32

KA32

RINA-AH32

A32

DH32

AB/DH32

AB/DH32N

BVDH32

CCSDH32

NV D32

GL-D32

GL-D32TM

KRDH32

LRDH32

KD32

RINA-DH32

D32

EH32

AB/EH32

AB/EH32N

BVEH32

CCSEH32

NV E32

GL-E32

GL-E32TM

KREH32

LREH32

KE32

RINA-EH32

E32

FH32

AB/FH32

AB/FH32N

BVFH32

CCSFH32

NV F32

GL-F32

GL-F32TM

KRFH32

LRFH32

KF32

RINA-FH32

AH36

AB/AH36

AB/AH36N

BVAH36

QCSAH36

NV A36

GL-A36

GL-A36TM

KRAH36

LRAH36

KA36

RINA-AH36

A36

DH36

AB/DH36

AB/DH36N

BVDH36

CCSDH36

NV D36

GL-D36

GL-D36TM

KRDH36

LRDH36

KD36

RINA-DH36

D36

EH36

AB/EH36

AB/EH36N

BVEH36

CCSEH36

NV E36

GL-E36

GL-E36TM

KREH36

LRFH36

KF36

RINA-EH36

E36

FH36

AB/FH36

AB/FH36N

BVFH36

CCSFH36

NV F36

GL-F36

GL-F36TM

KRFH36

LRFH36

KF36

RINA-FH36

AH40

AB/AH40

AB/AH4ON

BVAH40

CCSAH40

NV A40

GL-A40

GL-A4OTM

KRAH40]

LRAH40

KA40

RINA-AH40

DH40

AB/DH40

AB/DH40N

BVDH40

CCSDH40

NV D4O

GL-DO

GL-D4OTM

KRDH40

LRDH40

KD40

RINA-DH40

EH40

AB/EH40

AB/EH40N

BVEH40

CCSEH40

NV EAO

GL-EAO

GL-EAOTM

KREH40

LREH40

KEAO

RINA-EH40

FH40

AR/FH40

AB/FH40

AB/FH4ON

BVFH40

CCSFH40

NV F40

GL-F40

GL-F40TM

KRFH40

LRFH40

KF40

RINA-FH40

AH420

AB/AQ43

AB/AQ43N

BVAH420

CCSAH420

NV A420

GL-A420

GL-A420TM

KRAH43

LRAH42

KA43

RINA-A420

DH420

AB/DQ43

AB/DQ43N

BVDH420

CCSDH420

NV D420

GL-D20

GL-DI20TM

KRDH43

LRDH42

KD43

RINA-D420

EH420

AB/EQ43

AB/EQ43N

BVEH420

CCSEH420

NV EA20

GL-EA20

GL-EA2OTM

KREH43

LREH42

KEA3

RINA-EA20

FH420

AB/FQ43

AB/FQ43N

BVFH420

CCSFH420

NV F420

GL-F420

GL-F420TM

KRFH43

LRFH42

KF43

RINA-F420

AH460

AB/AQ47

AB/AQ47N

BVAH460

CCSAH460

NV A460

GL-A460

GL-A460TM

KRAH47

LRAH46

KA47

RINA-A460

DH460

AB/DQ47

AB/DQ47N

BVDH460

CCSDH460

NV D460

GL-D460

GL-D460TM

KRDH47

LRDH46

KD47

RINA-D460

EH460

AB/EQ47

AB/EQ47N

BVEH460

CCSEH460

NV EA60

GL-FA60

GL-EA60TM

KREH47

LREH46

KE47

RINA-EA60

FH460

AB/FQ47

AB/FQ47N

BVFH460

QCSFH460

NV F460

GL-F460

GL-F460TM

KRFH47

LRFH46

KF47

RINA-F460

表 B . 1(续)

牌号
本标准	船级社规范										GB 712- 2000
本标准	ABS	BV	CCS	DNV	GL	KR	LR	NK	RINA	ZY	GB 712- 2000
AH500	AB/AQ51	BVAH500	CCSAH500	NV A500	GL-A500	KRAH51	LRAH50	KA51	RINA-A500	-	—
DH500	AB/DQ51	BVDH500	CCSDH500	NV D500	GL-D500	KRDH51	LRDH50	KD51	RINA-D500	一
EH500	AB/EQ51	BVEH500	CCSEH500	NV E500	GL-E500	KREH51	LREH50	KE51	RINA-E500	-
FH500	AB/FQ51	BVFH500	CCSFH500	NV F500	GL-F500	KRFH51	LRFH50	KF51	RINA-F500
AH550	AB/AQ56	BVAH550	CCSAH550	NV A550	GL-A550	KRAH56	LRAH55	KA56	RINA-A550	—
DH550	AB/DQ56	BVDH550	CCSDH550	NV D550	GL-D550	KRDH56	LRDH55	KD56	RINA-D550
EH550	AB/EQ56	BVEH550	CCSEH550	NV E550	GL-E550	KREH56	LREH55	KE56	RINA-E550
FH550	AB/FQ56	BVFH550	CCSFH550	NV F550	GL-F550	KRFH56	LRFH55	KF56	RINA-F550
AH620	AB/AQ63	BVAH620	CCSAH620	NV A620	GL-A620	KRAH63	LRAH63	KA63	RINA-A620
DH620	AB/DQ63	BVDH620	CCSDH620	NV D620	GL-D620	KRDH63	LRDH63	KD63	RINA-D620	-
EH620	AB/EQ63	BVEH620	CCSEH620	NV E620	GL-E620	KREH63	LREH63	KE63	RINA-E620
FH620	AB/FQ63	BVFH620	CCSFH620	NV F620	GL-F620	KRFH63	LRFH63	KF63	RINA-F620	一
AH690	AB/AQ70	BVAH690	CCSAH690	NV A690	GL-A690	KRAH70	LRAH70	KA70	RINA-A690
DH690	AB/DQ70	BVDH690	CCSDH690	NV D690	GL-D690	KRDH70	LRDH70	KD70	RINA-D690
EH690	AB/EQ70	BVEH690	CCSEH690	NV E690	GL-E690	KREH70	LREH70	KE70	RINA-E690	-
FH690	AB/FQ70	BVFH690	CCSFH690	NV F690	GL-F690	KRFH70	LRFH70	KF70	RINA-F690
